インテリジェントな地下パイプケーブル探知機

JHPS190 は、ルートの追跡、深さの測定、障害の検出を行う産業用地下パイプライン/ケーブル ロケーターです。
12 のアクティブ (577Hz ～ 201kHz) と 4 つのパッシブ (50Hz、250Hz、3.20kHz、4.09kHz) の検出周波数があります。
3 つの位置特定モード (ブロード ピーク、ピーク レスポンス、ヌル) と 3 つの画面表示モードをサポートします。
トランスミッターは、最大 10W の電力と自動インピーダンスマッチングを備えた 3 つの信号出力 (ダイレクト、カップリング、誘導) を提供します。
受信機の深度精度: ±5% (3m 以下)、正確な地下検出の場合は ±10% (3 ～ 20m)。
LED夜間照明とモバイルデバイスのデータ処理用Bluetoothを搭載。
-10度～40度でも安定して動作し、地下インフラのメンテナンスに最適です。

1. 検出モード: クラシックモード;プランビューモード。シグナルカーブモード
クラシックモード
コンパス、方向、信号振幅の表示により、パイプラインの左右の方向を直感的に示します。
平面図モード
360 度全方位のパイプライン パス表示。パイプラインの深さ、現在および相対位置を継続的に表示します。-インターフェースはシンプルで直感的です。
シグナルカーブモード
過去の信号強度曲線を表示し、さまざまな場所での信号強度曲線の変化を観察することでケーブルの位置を見つけることができます。
2. 一部の周波数の電流方向の識別
電流の方向を調整することで、隣接するラインの干渉を排除し、トラッキングエラーを防ぐことができます。
3.スイープテスト
ユーザーは、周波数掃引結果を通じてパイプライン測定に適切な信号周波数を選択し、同一周波数干渉を回避できます。{0}}
4.12 個のアクティブ検出周波数と 4 個のパッシブ検出周波数。
5. 送信機の複数の信号出力方法: 直接出力、信号結合、誘導方式。
6. 送信機用の増幅された電力出力、完全自動インピーダンスマッチング、および完全自動保護。
7. 夜間の操作を容易にするために、機器の下に照明が組み込まれています。-

1.操作ボタン

2.LCDスクリーン

3.ゲイン調整ノブ

4.フレキシブルコイル接続ソケット:

5.充電ポート

6.懐中電灯

7.フレキシブル電流クランプ

8.スナップオンバックル-

9.ロゴスキーコイルの出力ソケット

10.リード線

11.聴診器の出力ポート

12.聴診器

13.ステッカー

14.カップリングソケット

15.直結ポート

16.USBポート

17.DC充電ポート(12.6V充電器)

18.液晶

19.ノブ

20.操作ボタン

21.送信クランプの入力ソケット

22.リード線

23.トリガー

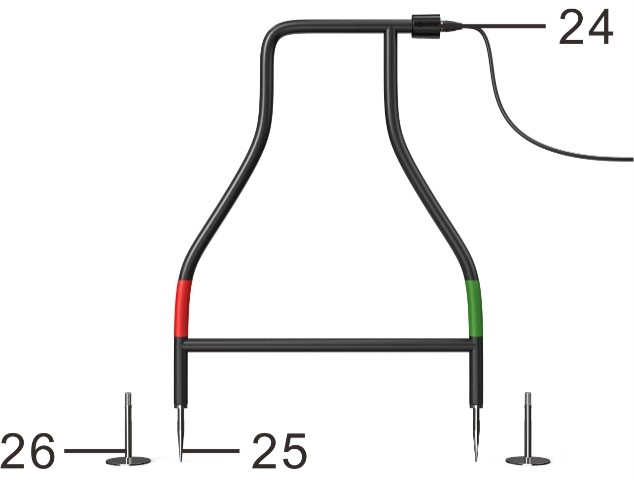

24.A-フレーム障害ロケーターの接続ポート(オプション)

25.プローブ(オプション)

26.検出器(オプション)
