VLF Tan Delta PD テスターは、デジタル周波数変換技術、マイクロコントローラー制御を採用しており、昇圧、電圧降下、測定、保護が完全に自動化されています。完全電子設計のため、小型軽量です。大画面カラータッチスクリーンを採用しており、わかりやすく直感的で操作が簡単で、出力波形が表示されます。設計指標は、超低周波および高電圧発電機の一般技術条件の国家基準を満たしています。
製品導入

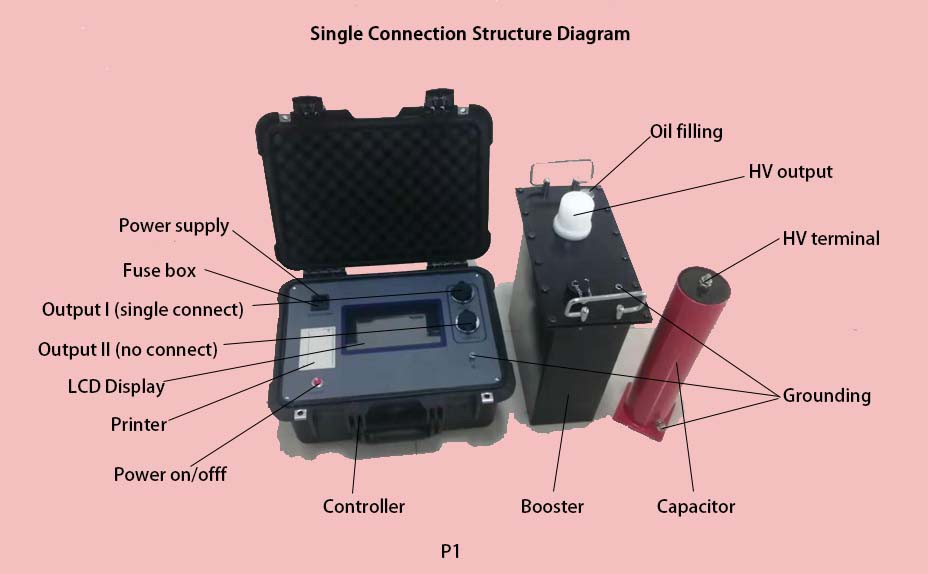

1.定格電圧が 60kV 以下の超低周波の場合、単一接続構造 (1 つのブースター) が使用されます。 60kV を超える超低周波は直列構造（2 つのブースターが直列に接続されている）を採用しており、全体の重量が大幅に軽減され、耐荷重能力が向上しています。-また、両方のブースターを個別に使用することもでき、1台で多機能を実現します。
2.電流と電圧のデータは高電圧側から直接サンプリングされるため、データは正確です。-
3.インテリジェントな包括的保護機能：電流および電圧の保護値を設定せずに、超低周波vlfはサンプル容量の大きさとテスト電圧値に基づいて過電圧および過電流保護値を計算できます。また、電圧と電流の突然変異に対する保護も提供できるため、放電状況を捉えることができます。保護動作時間は20ms未満です。
4.安全で信頼性の高い150kV高電圧ライン出力を使用しています。-
5.閉ループ負帰還制御回路を使用しているため、出力には容量上昇の影響はありません。-
6.新製品では、直流試験、誘電損失試験、部分放電試験機能を追加し、耐電圧試験工程において試験対象物の誘電損失、静電容量、絶縁抵抗、部分放電を同期して測定することができます。
製品パラメータ
|
定格電圧 |
負荷 |
形 |
製品構造、重量、適用範囲 |
|
30kV （ピーク） |
自動周波数 0.1Hz～0.01Hz 容量：10μF以下 |
|
コントローラー：4kg ブースター：25kg 10KVまでのケーブルやモーターの耐電圧試験に使用 |
|
40kV （ピーク） |
自動周波数 0.1Hz～0.01Hz 容量：10μF以下 |
|
コントローラー：4kg ブースター：25kg 10KVまでのケーブルやモーターの耐電圧試験に使用 |
|
50kV （ピーク） |
自動周波数 0.1Hz～0.01Hz 容量：10μF以下 |
|
コントローラー：4kg ブースター：45kg 15KVまでのケーブルやモーターの耐電圧試験に使用 |
|
60kV （ピーク） |
自動周波数 0.1Hz～0.01Hz 容量: 5μF以下 |
|
コントローラー：4kg ブースター：45kg 25KVまでのケーブルやモーターの耐電圧試験に使用 |
|
80kV （ピーク） |
自動周波数 0.1Hz～0.01Hz Capacity: ≤ 10 µ F(≤50KV),≦4µF(>50kV) |
|
コントローラー：4kg ブースター1: 40KV ブースター2:40KV 35KVまでのケーブルやモーターの耐電圧試験に使用 |
|
30KV 40KV 50KV 60KV (一体型ユニット) |
自動周波数 0.1Hz～0.01Hz 容量：10μF以下 (60KVで5μF以下) |
|
重量: 40kg 外形：400×300×500(mm) 各仕様製品の用途は上記と同様です |

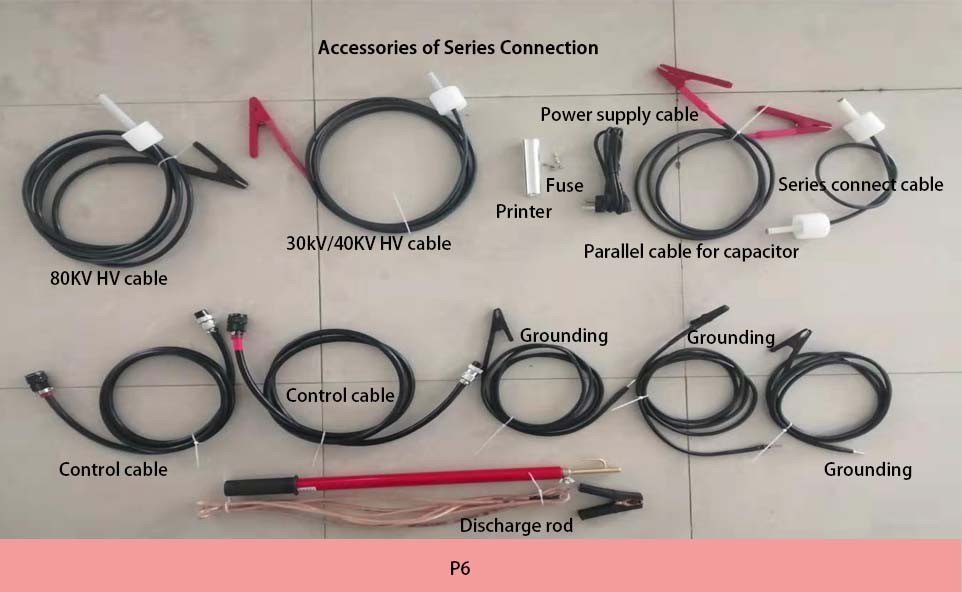

製品付属品
|
シニア番号 |
説明 |
量 |
|
|
1 |
コントロールユニット |
1 |
ユニット |
|
2 |
ブースター |
2 |
ユニット |
|
3 |
HV接続ケーブル |
1 |
ユニット |
|
4 |
LV接続ケーブル |
1 |
ユニット |
|
5 |
直列接続ケーブル |
1 |
ユニット |
|
6 |
電源ケーブル |
1 |
ユニット |
|
7 |
排出ロッド |
1 |
ユニット |
|
8 |
アースケーブル |
2 |
ユニット |
|
9 |
コンデンサ、0.04μF |
1 |
ユニット |
|
10 |
プリント用紙 |
2 |
ユニット |
|
11 |
ヒューズ |
2 |
ユニット |
|
12 |
マウナル |
1 |
ユニット |
|
13 |
校正レポート |
1 |
ユニット |
